隨著石化行業自動化水平的持續提升，工業過程對控制系統的精確性與可靠性提出了更高要求，在線分析儀因此在流程工業中扮演日益重要的角色。相比于常規熱工儀表，在線分析系統結構更為復雜，既與裝置的整體自動控制系統緊密集成，又具備相對獨立的系統架構。典型的在線分析系統由采樣單元、樣品預處理單元及在線分析儀三部分構成。

目前，在線分析儀在數據處理技術、分析精度、操作便捷性及使用壽命等方面已趨于成熟。然而，從當前化工行業在線分析系統的實際運行情況來看，普遍存在開機率偏低、維護頻次較高的問題，難以完全適應化工裝置長周期、安全穩定運行的需求。影響分析系統性能的關鍵因素通常集中在樣品質量上。分析儀要求樣品能夠及時、準確地反映工藝流路中目標組分的真實含量，同時應盡可能避免含有對儀器有害或干擾測量準確性的成分。因此，構建高效合理的采樣系統，并配置能夠對樣氣進行充分處理的預處理單元，其重要性不亞于分析儀本身的選型。

以山東某化工廠的糊樹脂（EPVC）工程為例，該裝置共分六期建設，并在PVC尾氣回收環節配置了六套激光在線氧含量分析系統。該工況具體條件如下：

氣體組成：VCM（1%–98%）、水蒸氣（2%–98%）、微量氨氣、氧氣（＜1%）

介質狀態：含泡沫狀膠脂的飽和水蒸氣

介質溫度：60–65℃

介質壓力范圍：0–0.4MPa

氧濃度控制目標：≤1%

該激光在線氧分析系統由采樣、預處理和分析三大部分構成。預處理單元采用分級過濾以去除粉塵與焦油，并配備渦旋制冷器實現降溫除水，從而保障分析儀的長期使用壽命與測量精度。系統將氧含量轉換為4–20mA標準信號輸出，用于工藝自動控制。

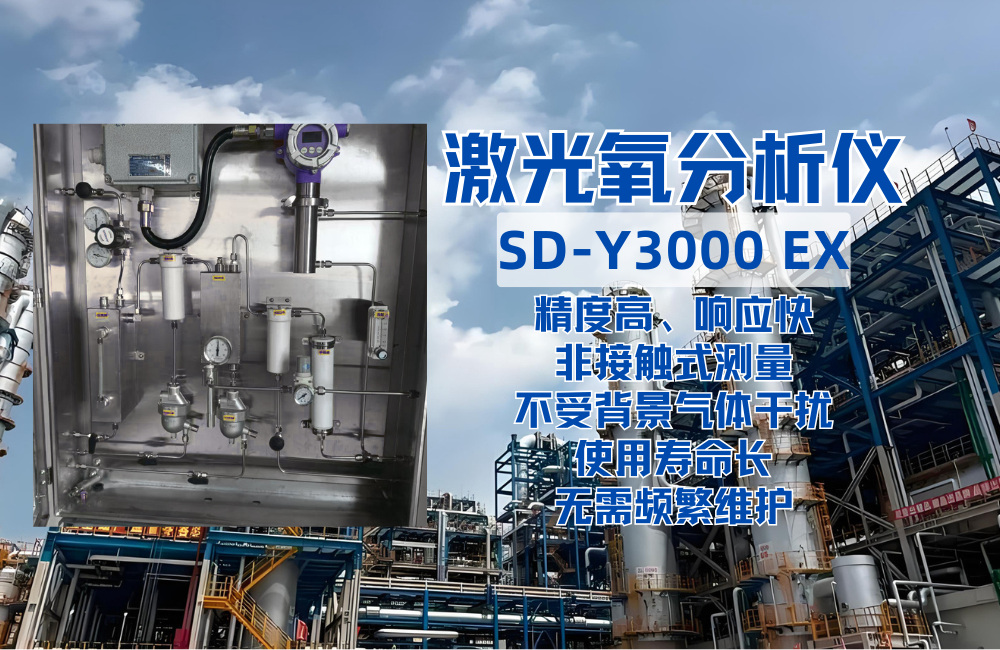

系統機柜在設計上以安全可靠為核心，配置氣動采樣泵、精密過濾器及干燥器等預處理元件，確保樣氣在進入分析儀前得到充分凈化。采樣管路選用Φ6mm無縫不銹鋼管，輔以耐腐蝕卡套與接頭，兼顧優良的密封性能、機械強度與環境適應性。

整套系統滿足防爆場所使用要求，適用于復雜苛刻的工業氣體監測環境。其中，氣動采樣泵能夠適應微正壓或負壓工況，保證樣氣的穩定采集；高效精密過濾器與干燥器則有效去除顆粒物、雜質及水分，確保分析結果的準確性。預處理元件采用透明結構設計，便于觀察維護。

在該化工廠EPVC尾氣回收項目中，所選用的激光在線氧分析系統運行穩定，測量準確，完全達到設計預期，不僅為工藝控制提供了可靠數據支撐，更在危險氣體排放監測與安全生產防護方面發揮了關鍵作用。
